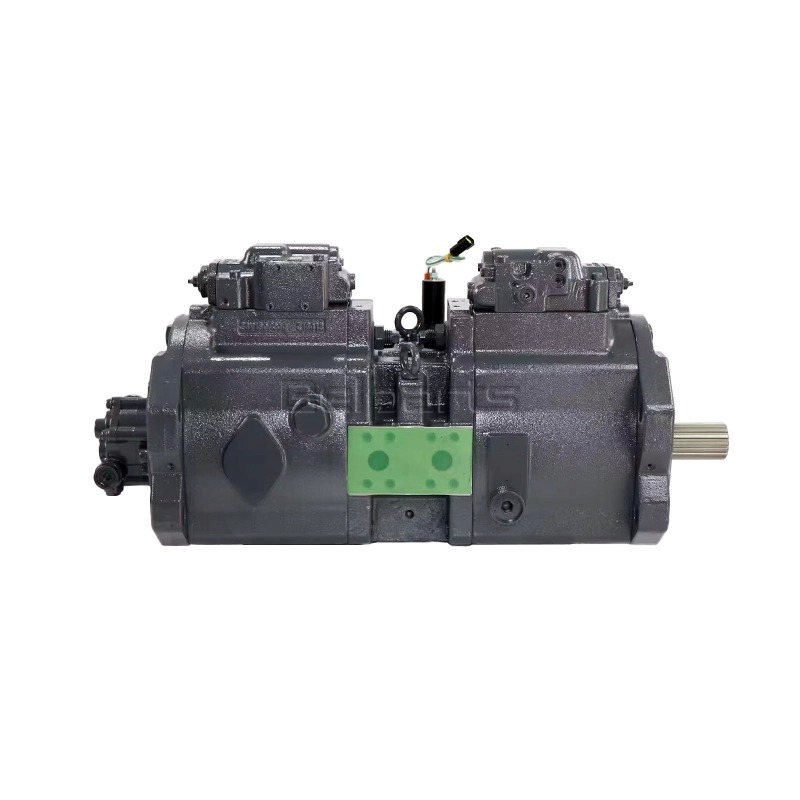

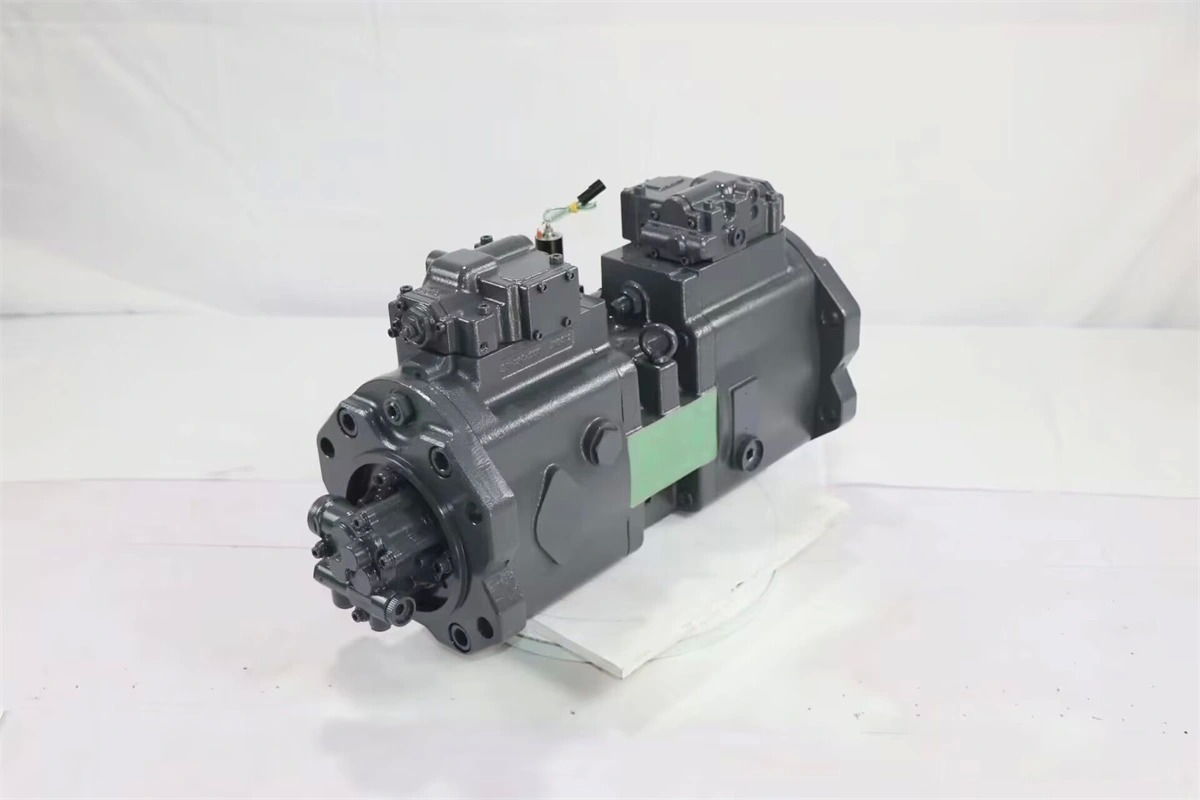

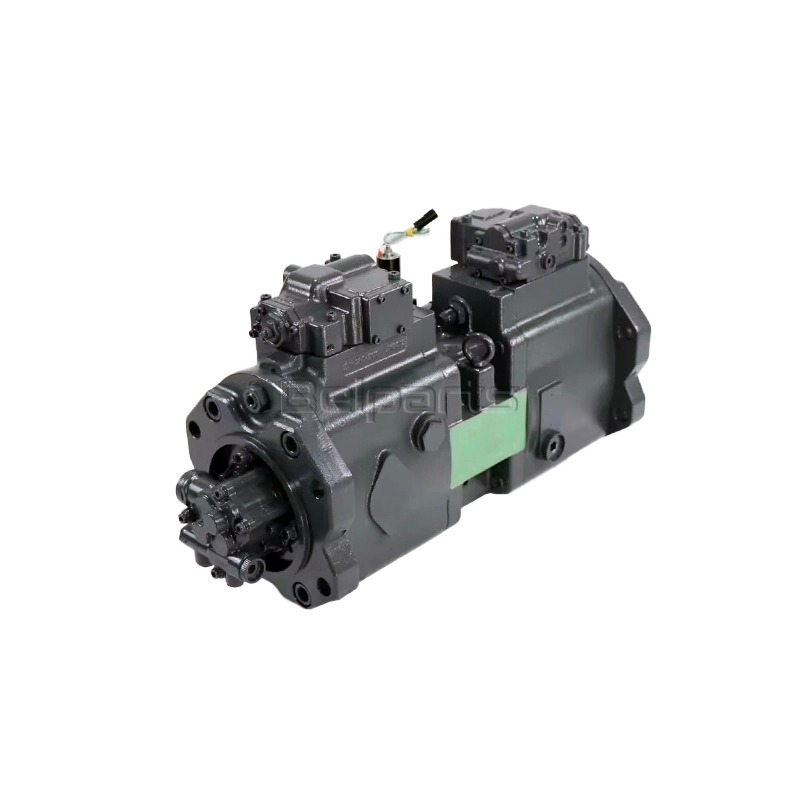

Гидравлический насос экскаватора Hyundai K5V160DT R330LC-9, OEM, послепродажное обслуживание

Аксиально-поршневой насос с наклонной шайбой является бесспорным рабочим механизмом для основных гидравлических контуров в современных экскаваторах. Его основной принцип включает в себя несколько поршней, расположенных аксиально (параллельно приводному валу) внутри вращающегося блока цилиндров. Каждый поршень имеет башмак, скользящий по неподвижной наклонной шайбе, расположенной под углом к оси приводного вала.

Когда блок цилиндров вращается, поршни совершают возвратно-поступательное движение в своих отверстиях: двигаясь наружу во время полуоборота, когда расстояние до наклонной шайбы увеличивается (такт всасывания, забирая жидкость из входного отверстия), и принудительно двигаясь внутрь во время противоположного полуоборота, когда расстояние уменьшается (такт нагнетания, нагнетая жидкость к выходному отверстию).

Критическим структурным элементом для переменного рабочего объема является регулируемый угол наклона шайбы. Изменяя этот угол (обычно с помощью гидравлического сервопоршня, управляемого оператором или электроникой машины), изменяется длина хода поршней. Больший угол увеличивает ход поршня и, следовательно, рабочий объем насоса (скорость потока), в то время как нулевой угол приводит к нулевому рабочему объему.

Основные структурные компоненты включают приводной вал, вращающийся блок цилиндров с прецизионными отверстиями для поршней, поршни с башмаками, наклонную шайбу с механизмом наклона, пластину клапана (неподвижную, с почкообразными отверстиями для входа/выхода) и прочный корпус.

В экскаваторах эта конструкция обеспечивает исключительную эффективность в широком диапазоне рабочих режимов, точный контроль потока, необходимый для скоординированной многофункциональной работы, и возможности высокого давления, необходимые для усилий копания. Его способность мгновенно изменять поток от нуля до максимума в зависимости от потребности является основой эффективного управления мощностью экскаватора.
