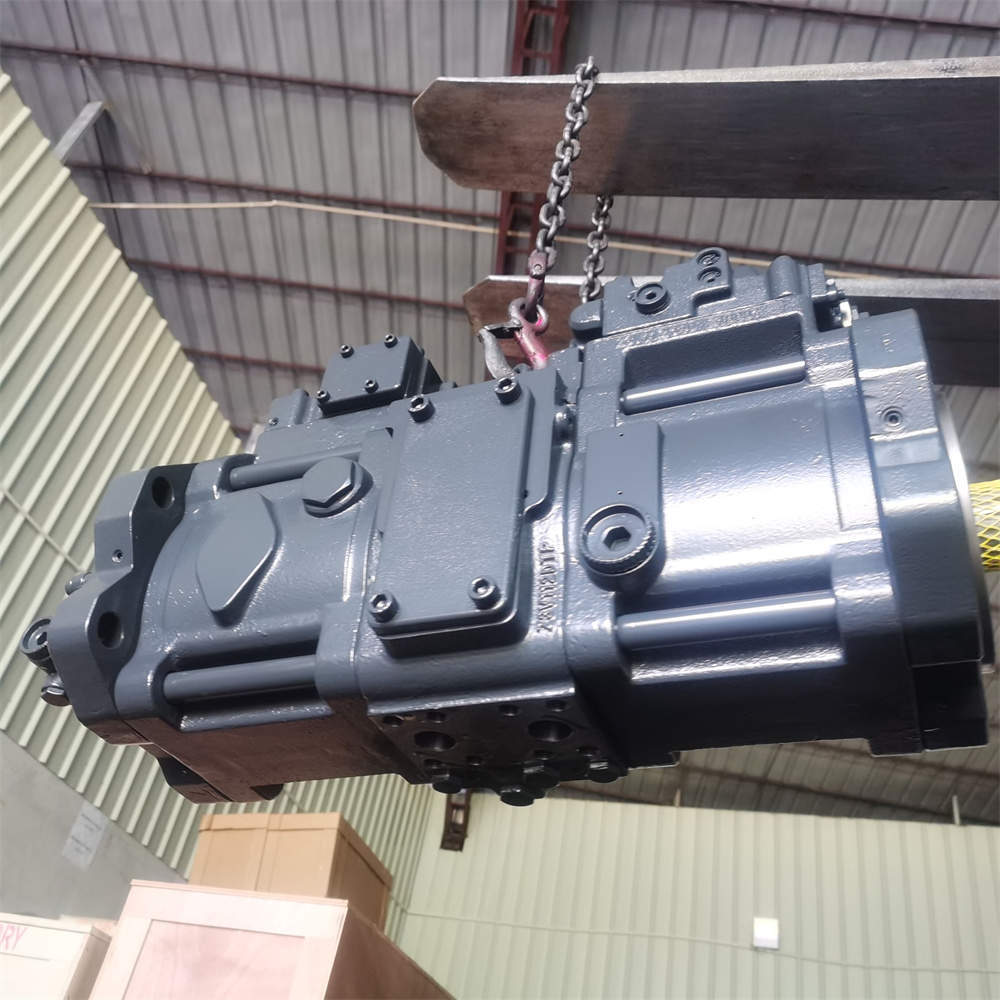

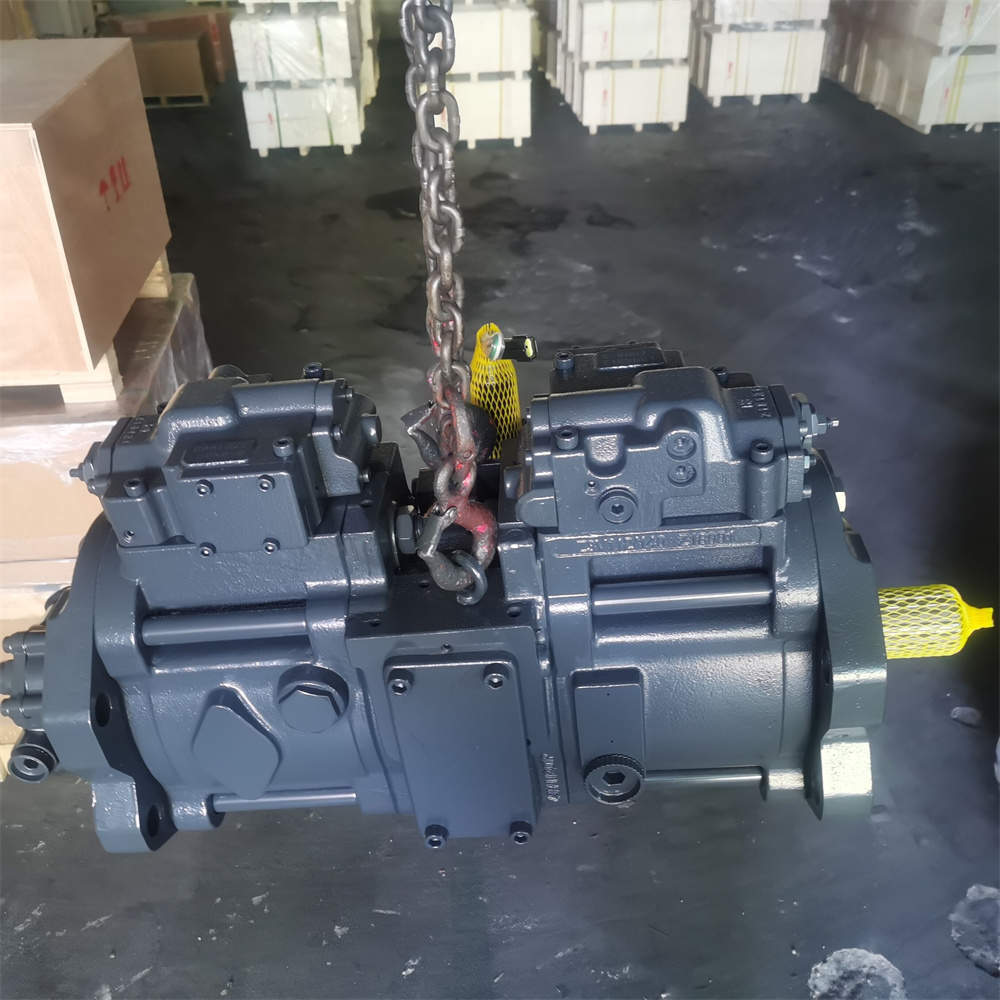

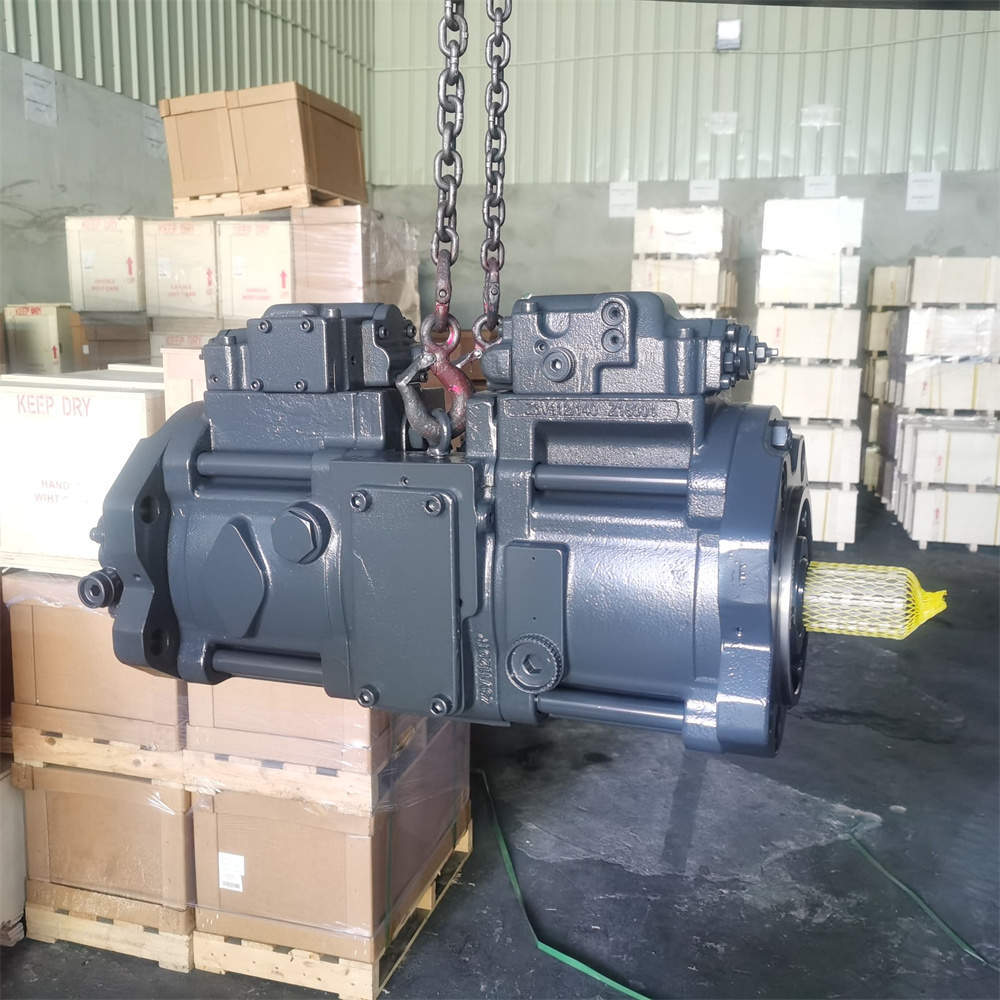

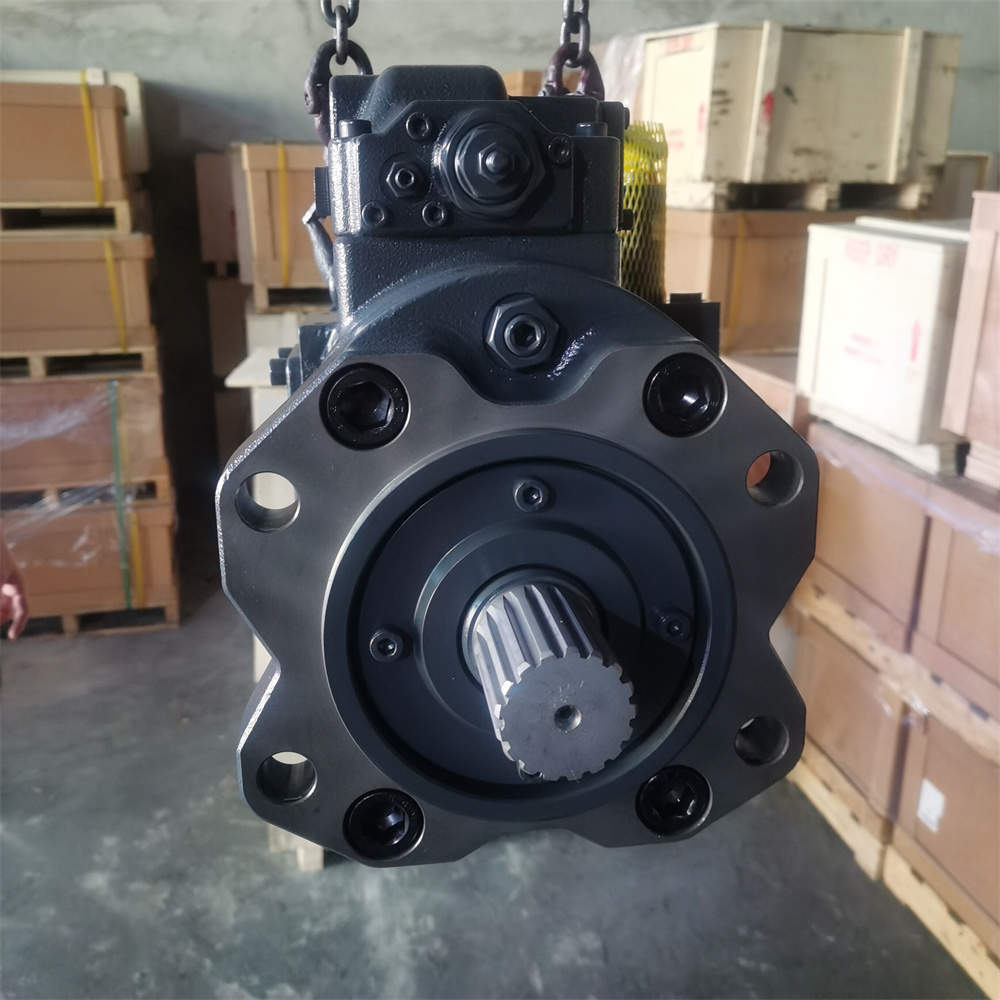

Экскаватор K5V140DTP1G9R CX330 гидравлический главный насос KSJ2851 KSJ15460 комплект главного насоса в сборе

Аксиально-поршневой гидравлический насос является основным компонентом главной гидравлической системы в средних и больших экскаваторах. Его конструкция основана на принципе «возвратно-поступательного движения поршней для изменения объема». Блок цилиндров внутри насоса расположен соосно с приводным валом, а несколько отверстий для поршней равномерно распределены по окружности блока цилиндров. Каждый поршень в отверстии контактирует с наклонной шайбой через башмак. Когда двигатель приводит в движение приводной вал, блок цилиндров вращается синхронно. Под совместным действием наклонного усилия наклонной шайбы и возвратной пружины поршень совершает возвратно-поступательное линейное движение вдоль отверстия поршня: когда поршень перемещается от нижней точки к верхней точке блока цилиндров, герметичный объем в отверстии поршня увеличивается, создавая отрицательное давление, и гидравлическое масло низкого давления всасывается из масляного бака через всасывающий клапан; когда поршень перемещается от верхней точки к нижней, герметичный объем уменьшается, масло сжимается, и масло высокого давления выгружается через нагнетательный клапан после повышения давления, в конечном итоге преобразуя вращательную механическую энергию двигателя в энергию давления гидравлического масла.
