AP2D12LV3RS7-950-0 Bobcat425 ГИДРАУЛИЧЕСКАЯ ГРАФИЧЕСКАЯ ПУППА СЕМБЛИЯ для деталей экскаваторов-кралеров

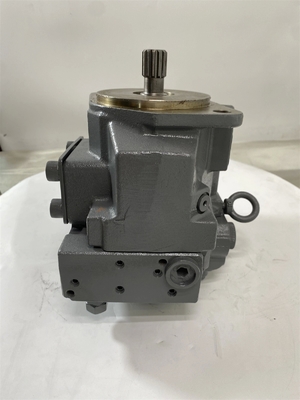

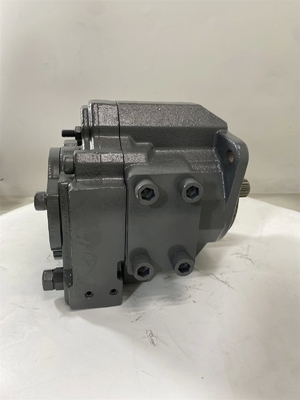

Сборка главного гидравлического насоса экскаватора AP2D12LV3RS7-950-0 Bobcat425 для деталей гусеничного экскаватора

Аксиально-поршневой насос (конструкция с изогнутой осью - фиксированный и переменный рабочий объем):
Хотя в современных экскаваторах для основных контуров менее распространены типы с наклонной шайбой, аксиально-поршневой насос с изогнутой осью предлагает явные преимущества, особенно в высокоскоростных приложениях или вспомогательных функциях. Его принцип также основан на возвратно-поступательном движении поршней внутри вращающегося блока цилиндров, но возвратно-поступательное движение достигается путем изгиба оси приводного вала относительно оси блока цилиндров. Поршни соединены с приводным валом с помощью шаровых шарниров. Когда приводной вал вращается, угловое смещение заставляет поршни двигаться внутрь и наружу из своих отверстий цилиндров, поскольку расстояние между приводным фланцем и торцом блока цилиндров циклически изменяется. Это возвратно-поступательное движение выполняет функции всасывания и нагнетания против неподвижной пластины порта, аналогично конструкции с наклонной шайбой. Конструктивно он состоит из приводного вала с фланцем, блока цилиндров, поршней с соединительными стержнями/шариками, неподвижной пластины порта и корпуса, включающего механизм установки угла. Для версий с переменным рабочим объемом регулируется угол изгиба между приводным валом и блоком цилиндров (часто гидравлически), изменяя ход поршня и, следовательно, рабочий объем. Версии с фиксированным рабочим объемом имеют жестко зафиксированный угол. Насосы с изогнутой осью славятся очень высоким механическим КПД, плавной работой и устойчивостью к высоким скоростям и давлениям.
